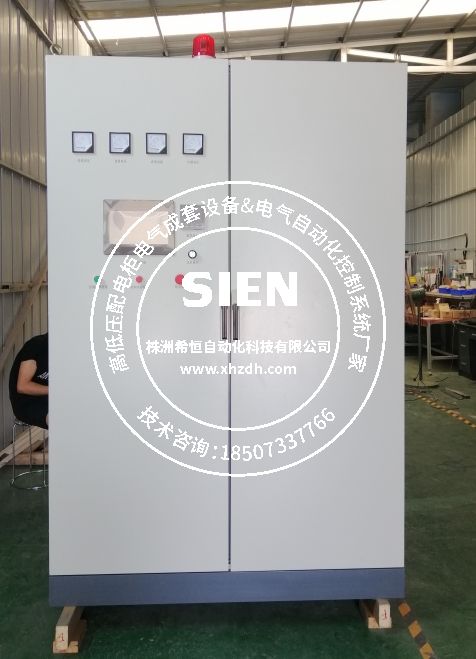

PLC控制柜專業安裝方案指南

正確的安裝是確保PLC控制柜長期穩定運行的基礎。本文將詳細介紹符合工業標準的安裝流程及注意事項。

一、安裝前準備工作
環境檢查
地面平整度偏差≤3mm/m²
環境溫度控制在0-40℃范圍
預留不小于柜體尺寸1.5倍的檢修空間

工具準備
激光水平儀（精度0.1mm/m）
扭矩扳手（范圍5-50N·m）
絕緣電阻測試儀（500V DC）
二、標準安裝流程

1. 基礎固定

采用M12膨脹螺栓固定，扭矩值達到45N·m
柜體垂直度偏差＜1‰

2. 電纜敷設

動力電纜與信號電纜間距≥300mm
電纜彎曲半徑≥8倍外徑

3. 接地系統

主接地線截面積≥16mm²
接地電阻值＜4Ω

三、關鍵注意事項
散熱管理

• 頂部散熱空間≥300mm
• 多柜并列時間隔≥100mm

防干擾措施

• 信號線采用雙絞屏蔽電纜
• 變頻器電纜需穿金屬管敷設

重點監測：

• 柜內溫升（每小時記錄）
• 接地連續性測試
• 各端子緊固件二次緊固

四、驗收標準

• 振動測試：≤0.5g@10-150Hz
• 絕緣電阻：≥10MΩ（500V DC）
• 防護等級驗證：IP54噴水測試達標

規范的安裝可確保控制柜達到設計使用壽命（通常10年以上），并顯著降低后期維護成本。
